Футерованные трубопроводы

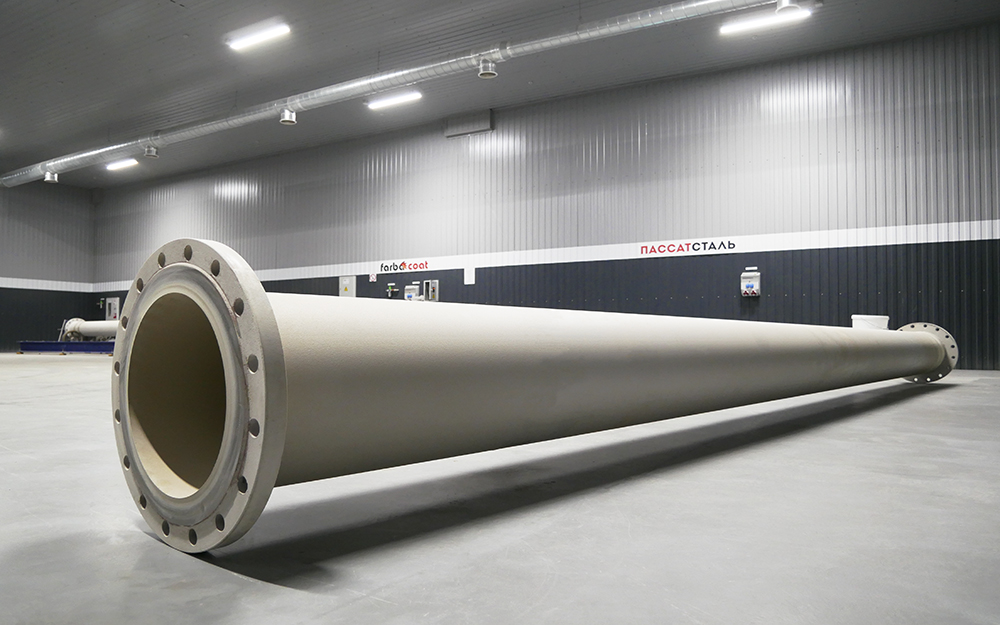

Стальные трубопроводы и фитинги, футерованные защитными покрытиями

Для футеровки труб используются антикоррозионные и абразивостойкие полиуретановые, полиэфирные и винилэфирные покрытия — Farbacoat Protect и Polyglass Corrocoat (Великобритания). Polyglass Corrocoat —модифицированное винилэфирно-акриловое покрытие естественного отверждения с наполнителем из модифицированных стеклочешуек. Защитные покрытия имеют высокую устойчивость к воздействию абразивов, химикатов и высоких температур. Метод нанесения – центрифугирование. Присоединение трубопроводов производится посредством фланцев. Предельная температура эксплуатации в погружных средах— +110 °С, в непогружных — + 175 °С.

Преимущества футерованных трубопроводов:

— толщина футеровки трубопровода с применением покрытия Farbacoat Protect составляет 3 мм. Такая толщина увеличивает пропускную способность трубопровода и существенно не уменьшает внутренний проходной диаметр. Из-за небольшой толщины футеровки труба легче аналогичных футерованных труб, что обеспечивает облегчение несущих металлических конструкций и увеличение экономического эффекта для заказчика;

— коэффициент истираемости по Беме — 0,003 г/см²;

— высокая эластичность футеровки исключает возможность появления сколов;

— высокая устойчивость к механическому воздействию;

— ремонтопригодность футерованных трубопроводов.

Футерованные трубопроводы пригодны для эксплуатации в различных химических средах (рН от 0 до 13), устойчивы к воздействию большинства растворителей, применяются в агрессивных атмосферных условиях и зонах заплеска (поливания).

Для производства труб и фитингов используются:

— трубы стальные электросварные по ГОСТ 10704;
— трубы стальные бесшовные горячедеформированные по ГОСТ 8732;
— трубы из коррозионно-стойких сталей по ГОСТ 9941-81, 11068-81, 9940-81;
— отводы по ГОСТ 17375, ГОСТ 24950;
— тройники по ГОСТ 17375;
— переходы по ГОСТ 17378;
— фланцы по ГОСТ 12820, ГОСТ 12822, ГОСТ 12815.

По согласованию с заказчиком возможно изготовление трубопроводов другого размера и с другими фланцами. Максимальная длина трубопровода — 5 500 мм, минимальная — 300 мм (ограничена возможностью офланцевания).

При футеровке покрытием Farbacoat Protect минимальный диаметр трубопровода — Ду150.

При футеровке покрытием Polyglass Corrocoat минимальный диаметр трубопровода — Ду100.

Возможно изготовление любых других футерованных трубопроводов в соответствии с сортаментом ГОСТ 8732, ГОСТ 10705. Производительность линии по футеровке — до 1 000 м в месяц.
